變頻器輸出側用串聯電抗器
產品分類: 電抗器
公司主要產品包括交流穩壓電源、直流穩壓電源、逆變電源、UPS不間斷電源、干式變壓器及相關電源配套產品。公司擁有自主品牌的產品系列,完善客戶服務體系,嚴格的品保管理體系、發達的物流系統以及獨立的研發生產基地。海靈電源系列產品從設計到生產都大量使用了國際領先技術,克服了許多傳統電源無法解決的問題,從生產工藝、品質管控及客戶服務各個環節,都嚴格按照ISO9001運作、有效保證了產品質量和服務效率。
訂購熱線:13862621058
它的作用是限制電機連接電纜的容性充電電流及使電機繞組上的電壓上升率限制在54OV/us以內,可以抑制導線上的浪涌,減少馬達的噪聲及震動。它還用于鈍化變頻器輸出電壓(開關的陡度),抑制變頻器PWM波的電壓上升率。減少對逆變器中的元件(如IGBT)的擾動和沖擊。是變頻器與電機間重要的元件之一。
結構特點:
1、產品符合IEC289-1987電抗器;GB10229-88電抗器(eqv IEC289-1987); JB9644-1999半導體電氣傳動用電抗器等標準
2. 鐵芯采用優質低損耗硅鋼片,芯柱由多個氣隙分成均勻小段,氣隙采用環氧層壓玻璃布板作間隔,以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用F或H級電磁線繞制,排列緊密且均勻,設計有特殊的散熱氣道,具有極佳的機械強度且有較好的散熱性能。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程,采用H級杜邦浸漬漆,使電抗器具有極高的機械強度,保證了安全地無噪音地運行。
5.電抗器芯柱部分緊固件采用不導磁材料,確保電抗器具有較高的功率因數和較低的溫升,確保具有較好的濾波效果。
6.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點,具有國際一流產品的品質及極高的性價比。
使用條件:
1、 海拔高度:<2000M(超過2000M請訂貨時說明);
2、 環境溫度:-20°C~+45°C(超過此范圍請訂貨時說明);
3、 相對濕度:<90%無凝結;
4、 使用場所應無腐蝕性氣體、導電塵埃及無其它易燃易爆的危險物質
5.周圍環境應有良好的通風條件,加裝在柜內,應加裝通風設備。
性能參數:
1.可用400V、600V系統。
2.額定絕緣水平3kV/min。
4.電抗器各部位的溫升限值:鐵芯不超過70K,線圈溫升不超過75K。
5.電抗器噪聲不大于55dB(水平60CM測量)
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
7.電抗值線性度:在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
8.三相電抗器的任意兩相電抗值之差不大于±3%。
9.耐溫等級F或H級。

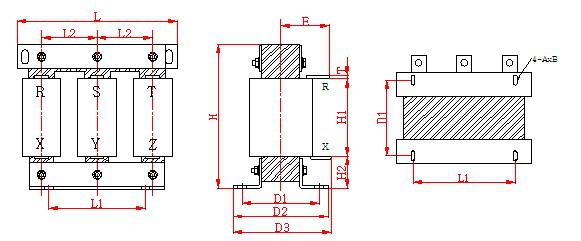

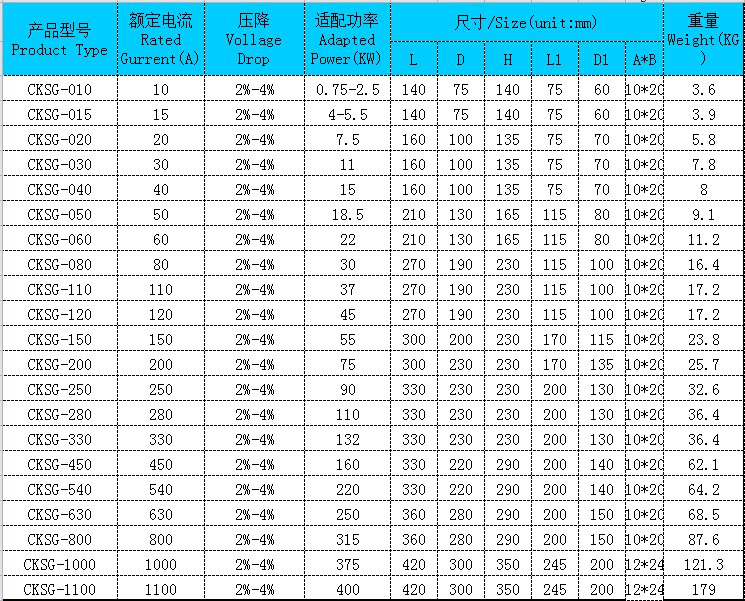

外形尺寸及選型表:
1、 一般壓降默認是9V,請選擇合適自己使用要求的參數。
2、 特色規格的壓降、電流可以定制。
3、以上數據僅供參考,本公司保留優化設計修改的權利。
